令和7年度下期理論問4

扇形（1/4円）の導線が中心につくる磁界を、半径ごとに分けて足し合わせる

理論A問題配点 5点

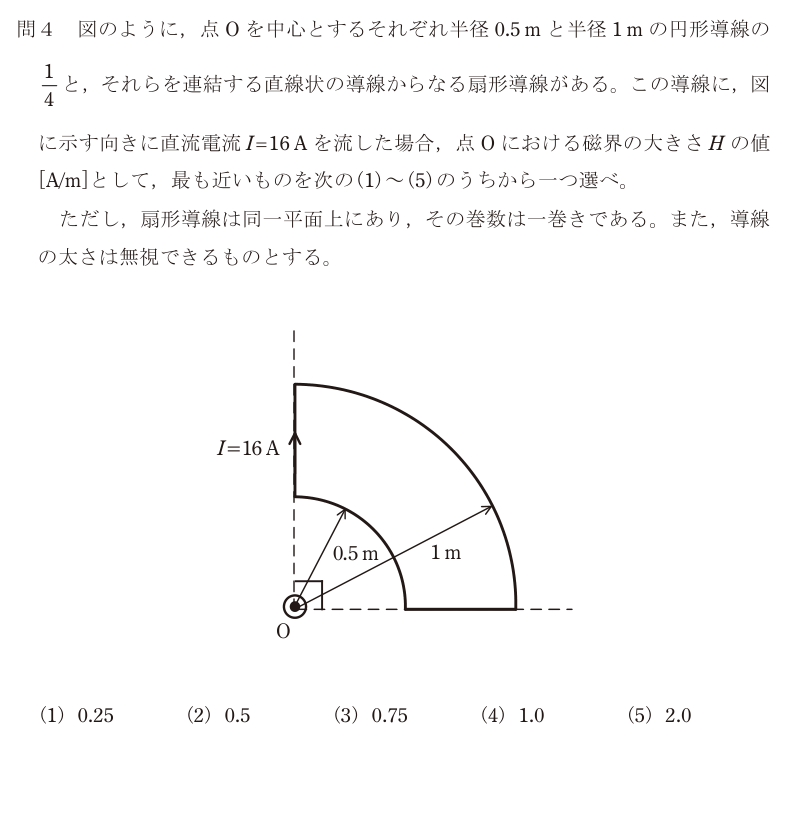

出典：一般財団法人電気技術者試験センター令和7年度下期第三種電気主任技術者試験理論科目問題（問題文・選択肢は改変せず、公開PDFの該当ページをそのまま掲載しています）

正解

(5)

解説

円形電流が中心につくる磁界は H = I/(2r)。この問題は完全な円ではなく1/4なので、その1/4だけが効く。半径方向にまっすぐ伸びる導線は、点Oから見ると電流の向きが点Oを通る直線と重なるため、ビオ・サバールの法則から磁界に寄与しない。つまり考えるのは2本の円弧だけ。

半径0.5mの円弧: H₁ = (1/4)×16/(2×0.5) = (1/4)×16 = 4 A/m 半径1mの円弧: H₂ = (1/4)×16/(2×1) = (1/4)×8 = 2 A/m

次に向き。図の電流をたどると、内側の円弧と外側の円弧では回る向きが逆になる。右ねじの法則で考えると、点Oでの磁界の向きも互いに逆になる。

したがって H = 4 − 2 = 2 A/m。正解は(5)。

間違いやすいのは、1/4を掛け忘れること（4倍になる）と、2つの円弧を足してしまうこと（6 A/mになる）。図の矢印をたどって、内側と外側で回る向きが逆であることを必ず確認する。

選択肢ごとの理由

(1)0.25 は半径1mの円弧だけを見て、さらに1/4を二重に掛けた場合の値。
(2)0.5 は半径1mの円弧だけを1/4にした値。半径0.5mの円弧のほうが磁界は強い。
(3)0.75 になる筋道はない。H = I/(2r) の分母に2があることを確認する。
(4)1.0 は半径の扱いを逆にした場合。半径が小さいほど中心の磁界は強くなる。
(5)正しい。H = (1/4)×16/(2×0.5) − (1/4)×16/(2×1) = 4 − 2 = 2 A/m。
