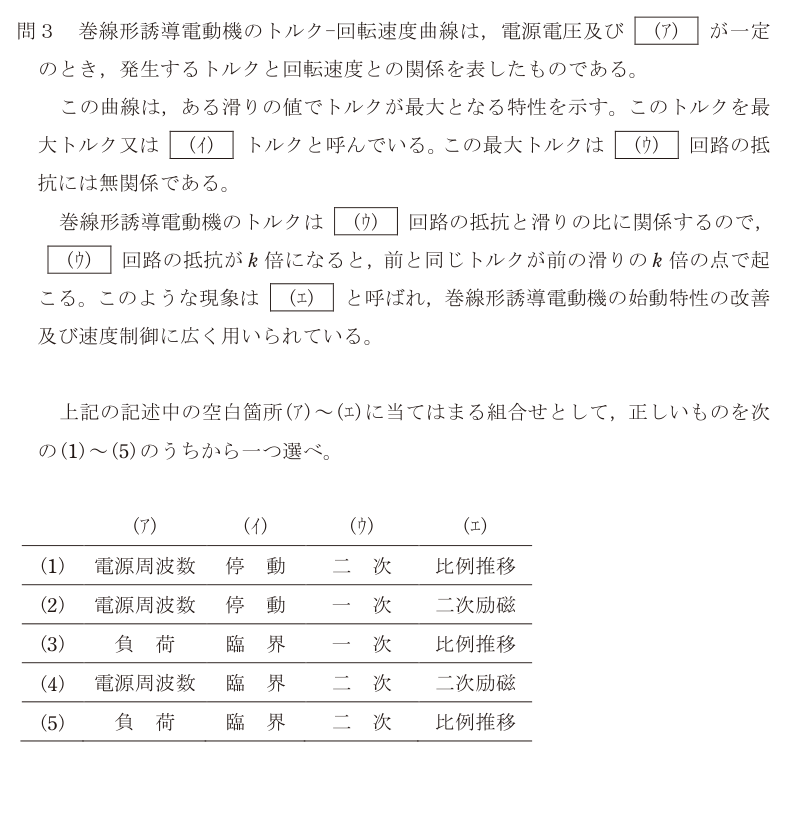

令和6年度 下期 機械 問3

正解の出典：同センターが公表している解答

解説

誘導電動機のトルク―速度曲線の基本用語を埋める問題。

**(ア) 電源周波数** トルク―回転速度曲線は、電源電圧と**電源周波数**を一定にしたときの関係。周波数が変われば同期速度が変わり、曲線そのものが横にずれる。負荷はこの曲線上の動作点を決めるもので、曲線を描く条件ではない。

**(イ) 停動** 最大トルクは**停動トルク**とも呼ぶ。負荷トルクがこれを超えると電動機は減速しきって止まってしまう（停動する）ことから付いた名前。臨界は誘導電動機のトルクには使わない。

**(ウ) 二次** 最大トルクの大きさは**二次**抵抗に関係しない（二次抵抗を変えると、最大トルクが出る滑りの位置が変わるだけ）。またトルクは「二次抵抗 r₂ と滑り s の比 r₂/s」で決まる。

**(エ) 比例推移** r₂/s が同じなら同じトルクになるので、二次抵抗を k 倍にすると、同じトルクが k 倍の滑りで出る。これが**比例推移**で、巻線形の二次側に外部抵抗をつないで始動トルクを大きくしたり、速度を下げたりするのに使う。

以上より正解は(1)。

間違えやすいのは(ウ)の一次と二次。一次抵抗は最大トルクの大きさに影響するが、二次抵抗は影響しない。比例推移が成り立つのも二次側だけである。
